Salut, je vous propose un TUTO pour s'avoir comment brancher un feux arrière ERMAX avec les clignotant intégré.





Pour commencé vous vissé le feux a la place de celui d'origine, derrière le feux ERMAX il y a 5 fil.
Un bleu, un jaune et les trois autre fil (blanc,rouge,noir) son relier a un prisse blanche. Vous le vairé par la suite ou il se branche.

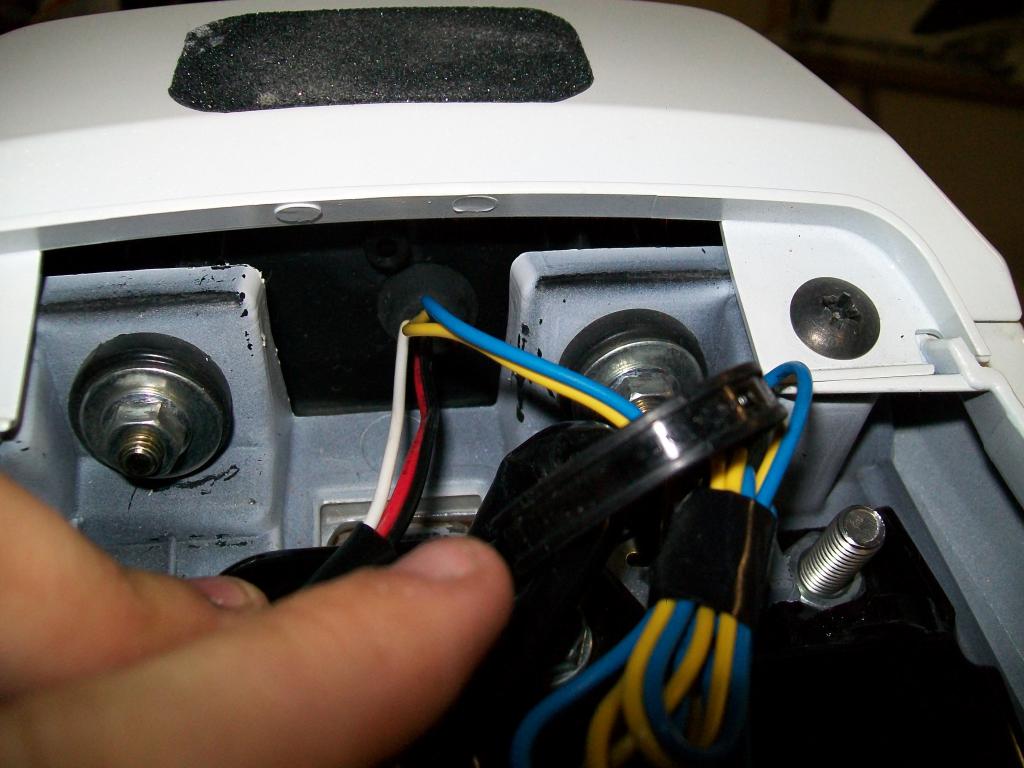

http://hondamsxfrance.clicforum.com/image/110/6/8/0/100_1603-4b3b070.jpg.ht…

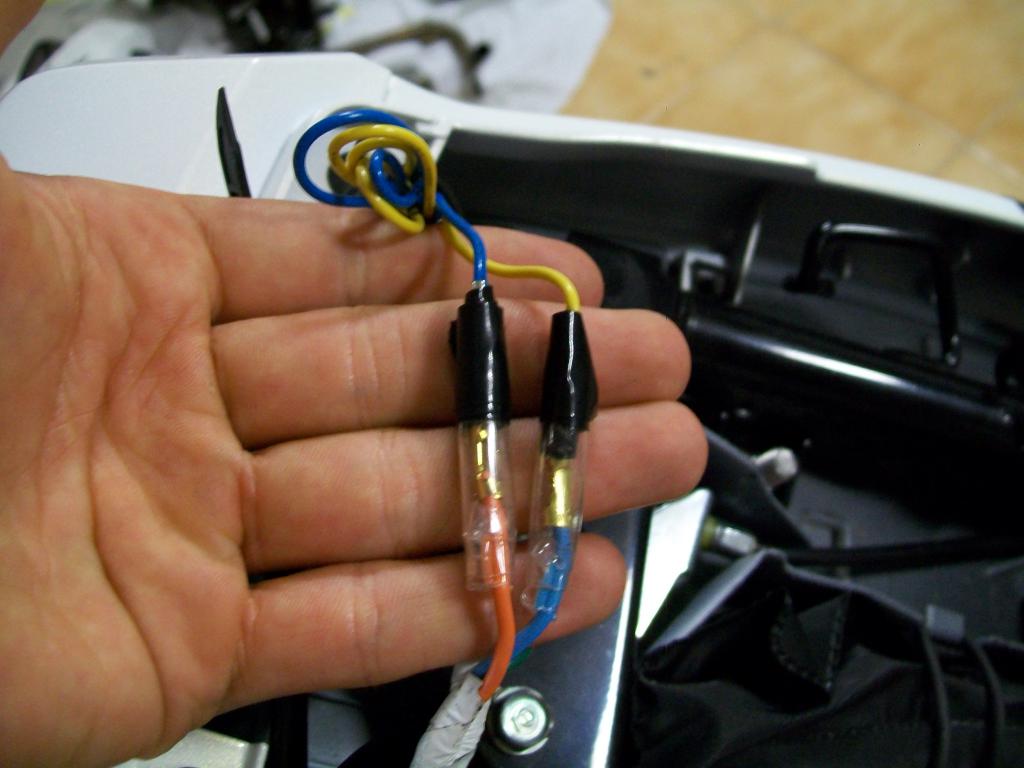

Les fils bleu
et jaune se branche sur les 2 fils des clignotant origine, le fil vert on ne s'en occupe pas.
Il faux légèrement pincé les cosse ronde sur les fil origine.

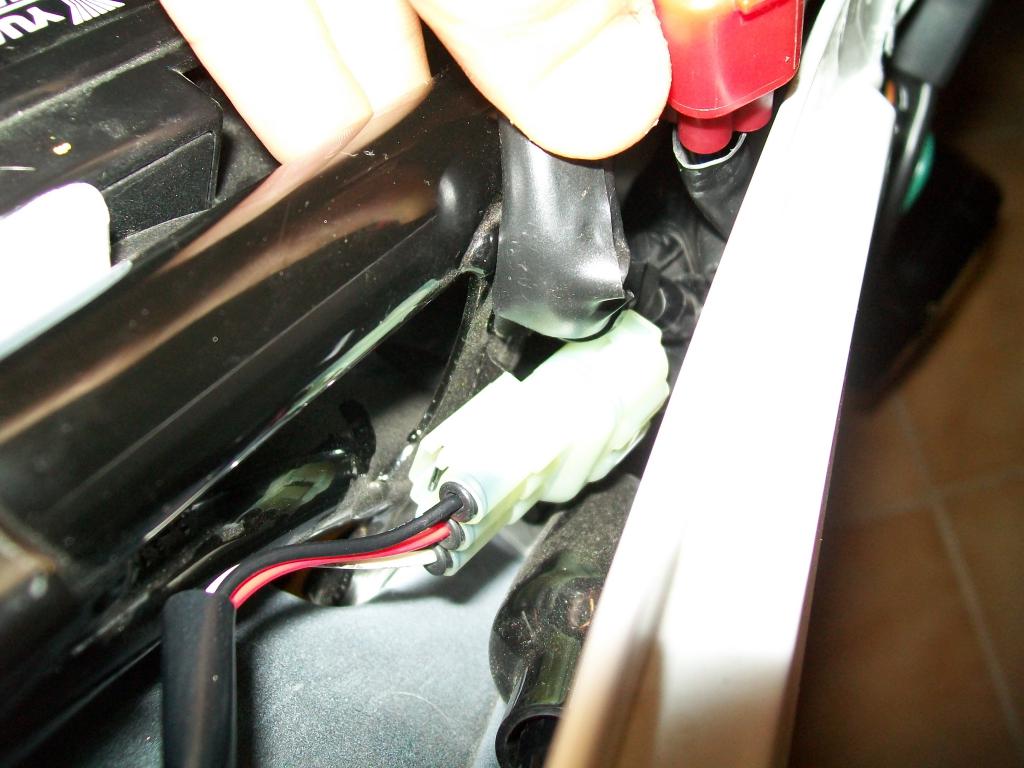

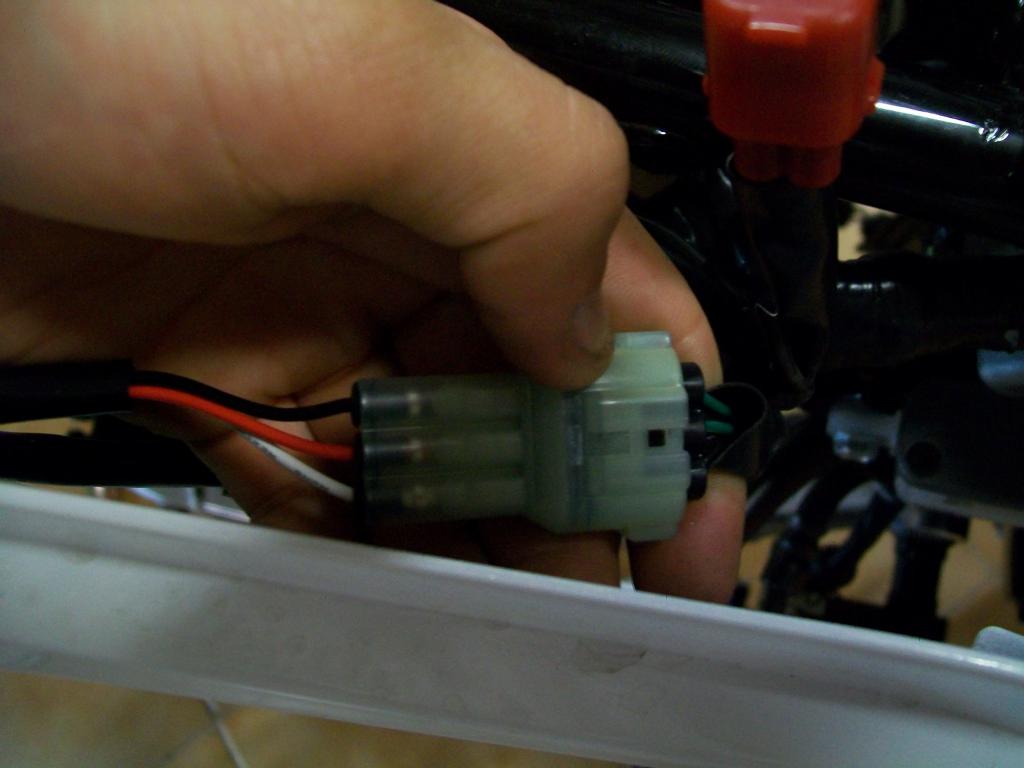

Et la cosse blanche se branche comme celle du feux d'origine qui se trouve du coté droit de la moto, juste a coté de prisse rouge avec un bouchon.

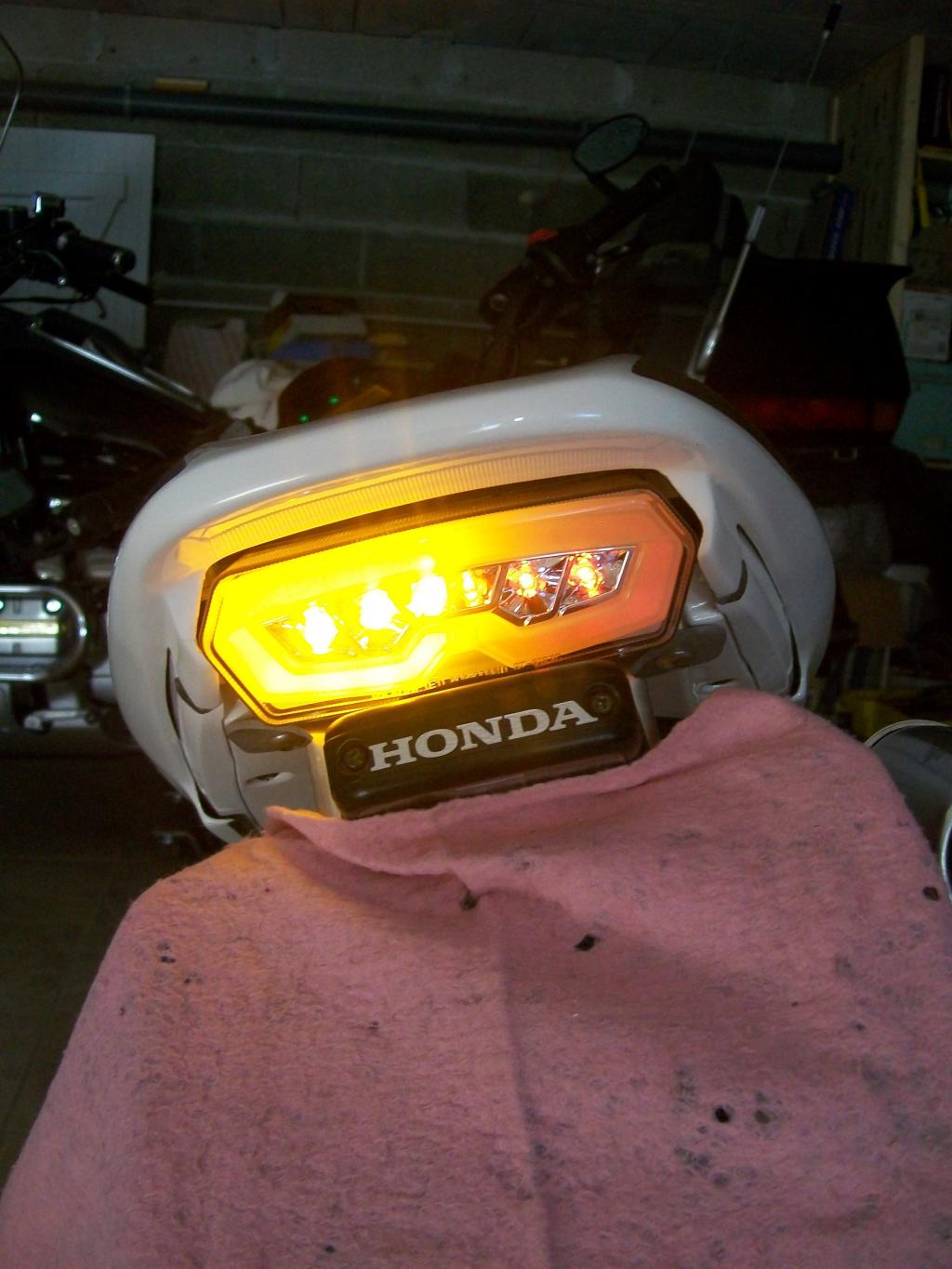

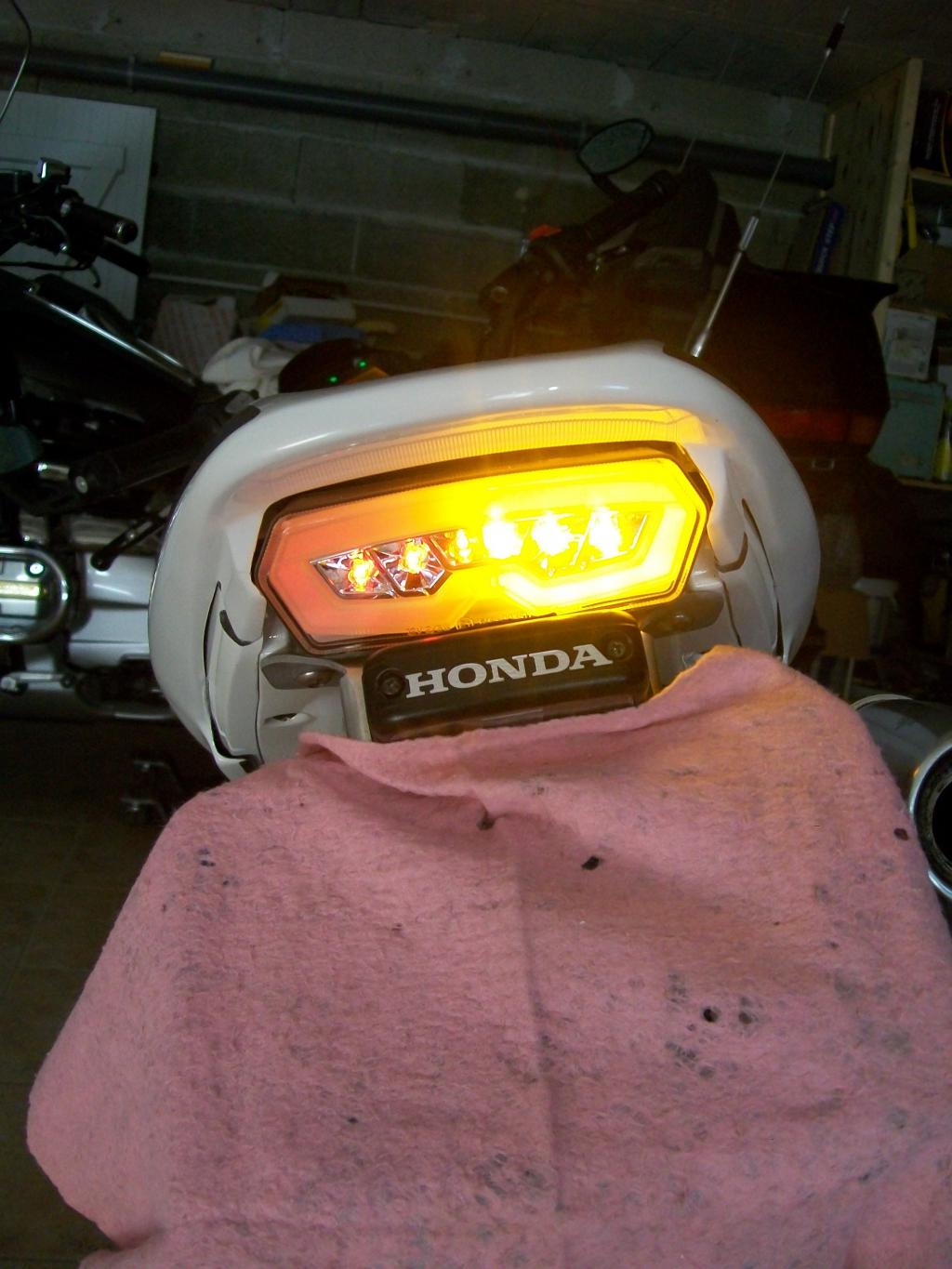

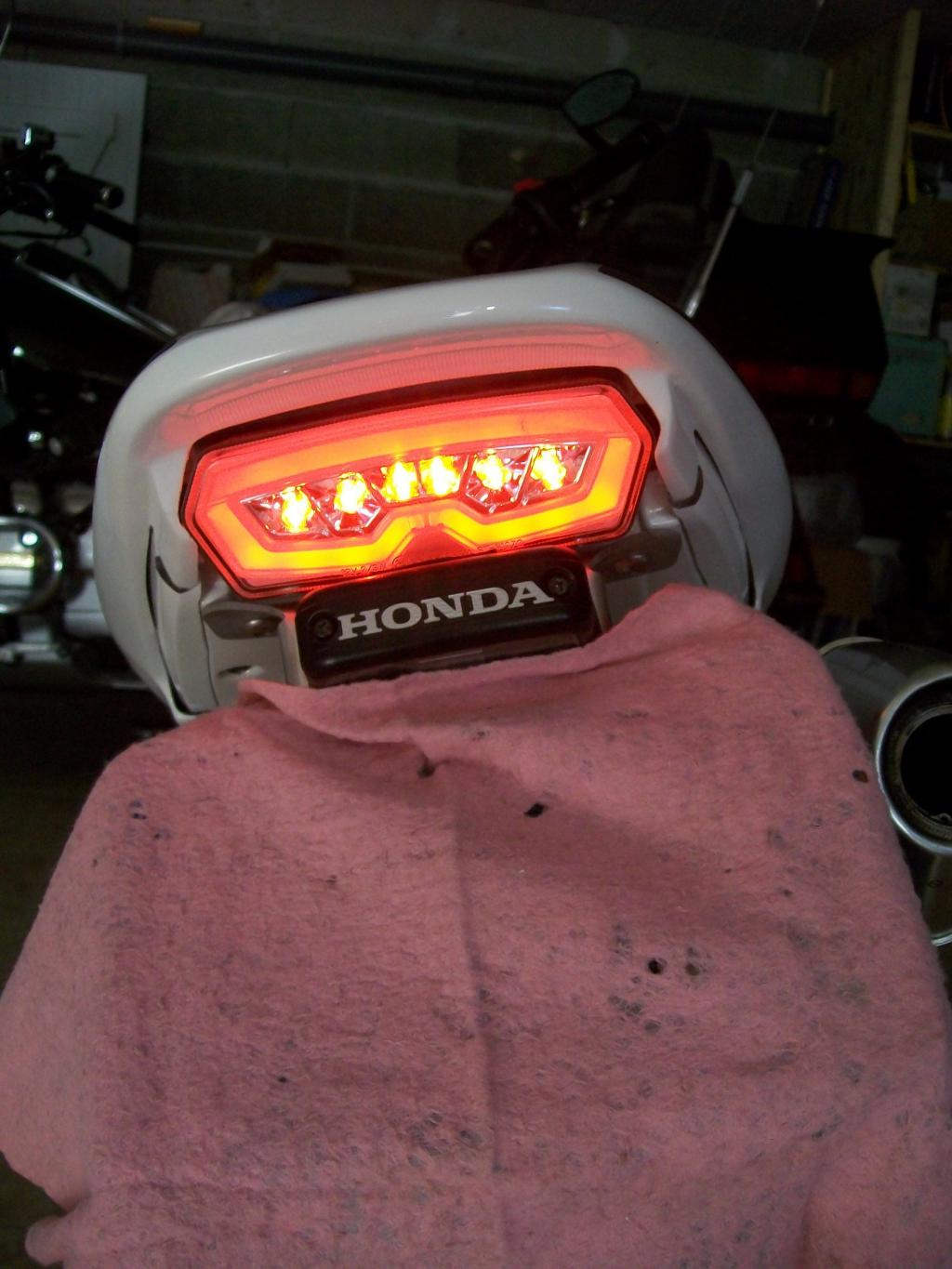

Si vous avez bien fait les branchement sa donne sa:











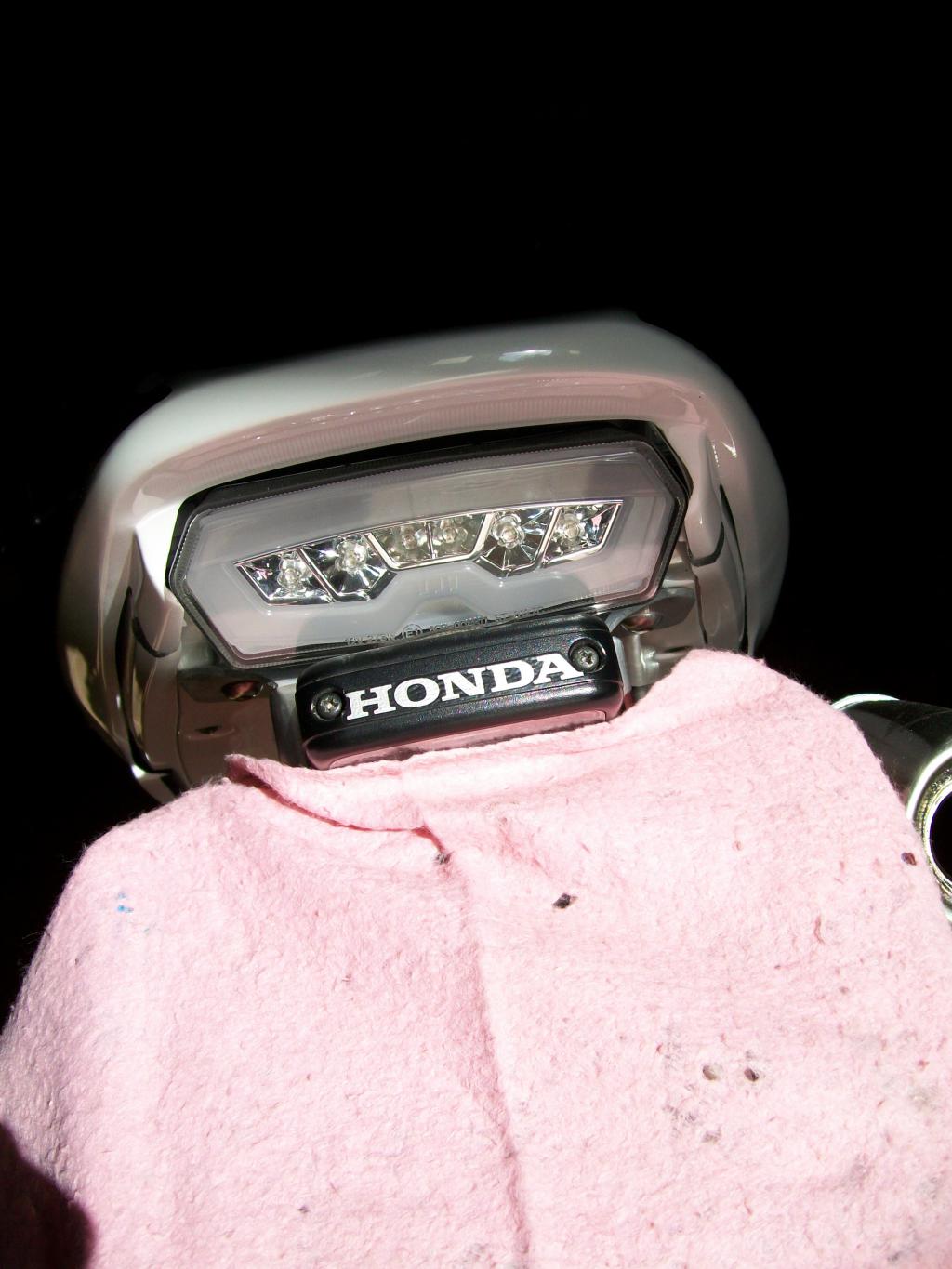

Voila j'espère que se TUTO vous a plus et bon Ride a tous.
