MessagePosté le: Sam 17 Mar - 09:30 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

Bonjour a tous,


(désolé, je ne pas trouvés de topic présentation des membres donc je le fais vite fait ici:
Loïc, presque 40 ans, permis moto depuis 5 ans, dans le sud de la France. absolument pas possesseur de MSX mais d'une MT-07 que j'adore, mais comme j'aime bien la bouille du MSX, je vais lui en donner un petit air ;-)  ).


Donc voila, pour en venir au cœur du sujet, je souhaite installer un optique avant de MSX phase 2 (2016/2017) sur ma MT-07.





J'ai déjà commander le phare complet (pas encore reçu), et un connecteur qui a priori devrait aller


https://www.ebay.fr/itm/Kit-Connecteur-%C3%A9lectrique-2-3-4-6-8-voies-12V-%C3%A9tanche-Automobile-Moto-Bateau/263115505456?ssPageName=STRK%3AMEBIDX%3AIT&var=562113700465&_trksid=p2060353.m1438.l2649


Donc voila, maintenant, il va falloir brancher tout ça. Je suis donc a la recherche d'un schema de branchement de phare.
Si quelqu'un a ça et pourrait et peu m'indiquer a quoi correspond chacune des broches du connesteur (8 voies) ce serait top.


Merci a tous.
Revenir en haut
AIM
Publicité






MessagePosté le: Sam 17 Mar - 09:30 (2018)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
tozaure
MSX LEVEL 3
MSX LEVEL 3

En ligne

Inscrit le: 03 Aoû 2014
Messages: 579
Localisation: vernon (eure)
Masculin Capricorne (22déc-19jan)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Sam 17 Mar - 14:00 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

Ton lien ne fonctionne pas
_________________
Honda 125 MSX, Honda 650 NTV, Honda CB750SF, HD883 Sportster, Yamaha SR125
Revenir en haut
Paquy34
MSX LEVEL 0
MSX LEVEL 0

Hors ligne

Inscrit le: 16 Mar 2018
Messages: 7
Localisation: Hérault
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Sam 17 Mar - 15:16 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

tozaure a écrit:
Ton lien ne fonctionne pas


Tu sélectionnes le lien, et tu fais clique droit, rechercher avec avec google, ça marche ;-)
mais bon le lien c'est juste pour le connecteur, je l'ai mis au cas ou, mais c'est pas très important...
Revenir en haut
AIM
tozaure
MSX LEVEL 3
MSX LEVEL 3

En ligne

Inscrit le: 03 Aoû 2014
Messages: 579
Localisation: vernon (eure)
Masculin Capricorne (22déc-19jan)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Sam 17 Mar - 15:35 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

Exact, je n'avais recupere qu'une adresse partielle en sélectionnant.
Mais pourquoi 8 broches ? Pour l'éclairage, il faut : 1 veilleuse, 1 code, 1 phare et une masse.
_________________
Honda 125 MSX, Honda 650 NTV, Honda CB750SF, HD883 Sportster, Yamaha SR125
Revenir en haut
Paquy34
MSX LEVEL 0
MSX LEVEL 0

Hors ligne

Inscrit le: 16 Mar 2018
Messages: 7
Localisation: Hérault
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Sam 17 Mar - 19:20 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

8 Broches par ce que le feux est fait comme ça


Revenir en haut
AIM
tozaure
MSX LEVEL 3
MSX LEVEL 3

En ligne

Inscrit le: 03 Aoû 2014
Messages: 579
Localisation: vernon (eure)
Masculin Capricorne (22déc-19jan)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Sam 17 Mar - 19:43 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

c'est parce qu'il y a les fils de clignotants droit et gauche, les feux de gabarit droit et gauche et le relais de clignotant qui sont aussi connectés sur cette prise.
_________________
Honda 125 MSX, Honda 650 NTV, Honda CB750SF, HD883 Sportster, Yamaha SR125
Revenir en haut
Paquy34
MSX LEVEL 0
MSX LEVEL 0

Hors ligne

Inscrit le: 16 Mar 2018
Messages: 7
Localisation: Hérault
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Sam 17 Mar - 19:52 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

Oui certainement.


On voit aussi sur la photo que deux des voies n'ont pas l'air utilisés. Du coup ce que j'aimerai savoir c'est en quelle borne brancher masse, veilleuse, code et plein phare.
Et vu que le phare est full led, il y a peu être une feux diurne séparé en plus ?
Revenir en haut
AIM
Dax
MSX LEVEL 2
MSX LEVEL 2

Hors ligne

Inscrit le: 11 Nov 2014
Messages: 470
Localisation: Valence
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Dim 18 Mar - 00:11 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

Salut Loïc! Je pense pas qu'il a une veilleuse mais il me semble qu'il y a une bande led bleue.
Ce qui m'étonne c'est le "LO 6V..." sur l'arrière du phare et 12V pour le HI.
Sinon la broche grise à l'air de pouvoir sortir facilement, un peu de multimètre devrait te permettre de facilement trouver qui fait quoi.
Revenir en haut
tozaure
MSX LEVEL 3
MSX LEVEL 3

En ligne

Inscrit le: 03 Aoû 2014
Messages: 579
Localisation: vernon (eure)
Masculin Capricorne (22déc-19jan)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Dim 18 Mar - 07:32 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

ce que je t'ai indiqué, c'était pour le branchement d'un phare de MSX 1ère generation. Celui que tu as a semble avoir un un branchement different .
_________________
Honda 125 MSX, Honda 650 NTV, Honda CB750SF, HD883 Sportster, Yamaha SR125
Revenir en haut
Paquy34
MSX LEVEL 0
MSX LEVEL 0

Hors ligne

Inscrit le: 16 Mar 2018
Messages: 7
Localisation: Hérault
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Dim 18 Mar - 10:47 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

Dax a écrit:
Sinon la broche grise à l'air de pouvoir sortir facilement, un peu de multimètre devrait te permettre de facilement trouver qui fait quoi.


Je pense que ça va se passer comme ça...  Wink
Revenir en haut
AIM
bouffeur27
MSX LEVEL 1
MSX LEVEL 1

Hors ligne

Inscrit le: 01 Nov 2016
Messages: 109
Localisation: 27 ézy sur eure
Masculin Balance (23sep-22oct)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Lun 19 Mar - 20:46 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

tu l'as acheter ou et combien ton phare de MSX ?
Revenir en haut
Paquy34
MSX LEVEL 0
MSX LEVEL 0

Hors ligne

Inscrit le: 16 Mar 2018
Messages: 7
Localisation: Hérault
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Mar 20 Mar - 13:24 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

265€ ht, je l'ai acheter en ht donc je devrais payer la tva, mais je sais pas quand ni a qui...
Et peut être aussi des frais de douane.
Donc au final, c'est pas donné, mais ça le vaut bien  Smile
Revenir en haut
AIM
Paquy34
MSX LEVEL 0
MSX LEVEL 0

Hors ligne

Inscrit le: 16 Mar 2018
Messages: 7
Localisation: Hérault
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Lun 9 Avr - 17:49 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

HELP,
Je revient vers vous car j'ai un gros souci, j'ai vraiment besoin du schéma électrique.
Donc voila j'ai reçu le phare, aucune indication dessus, j'ai essayé de comprendre en contrôlant au multimètre, mais rien vu de très parlant, donc j'ai essayé en suivant mon intuition.
Sauf que ça n'a jamais marché je pense même que je l'ai grillé :-(
Du coup je l'ai ouvert, je n'ai vu aucune traces de brûlé, ni odeur, rien d'anormal.

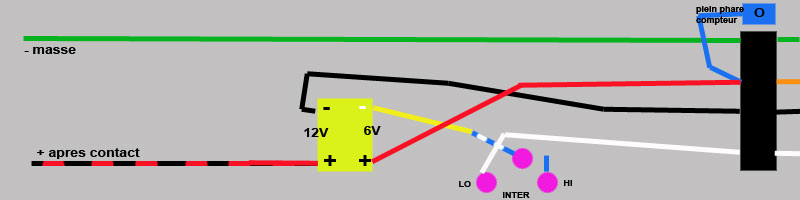

Une fois ouvert j'ai un peu plus d'indications: les 6 fils sont connectés a un petit circuit imprimé (rien a voir avec les clignos) et il y a une inscription pour chacun d'eux:


REG+  (+après contact ?)
REG- (Masse ?)
LO  (feux de croisement ?? 6v ???)
HI  (feux de route ?? 12v ???)
METER (???)
SW  (???)


Même avec ça j'ai pas réussi a faire fonctionner quoi que ce soit, donc je pense vraiment qu'il est grillé, d’ailleurs je l'ai amené chez un type qui répare ce genre de truc, mais il avait l'air assez dubitatif...

Bref je m'aoprete a commander un nouveau phare, mais au prix ou ça coûte, je branche rien sans être vraiment certain.
Donc j'ai absolument besoin de trouver ce schéma, je suis prêt a payer si il faut, j'ai besoin de ces infos.


Si quelqu'un peut m'aider, MERCI
Revenir en haut
AIM
Dax
MSX LEVEL 2
MSX LEVEL 2

Hors ligne

Inscrit le: 11 Nov 2014
Messages: 470
Localisation: Valence
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Mar 10 Avr - 12:11 (2018)    Sujet du message: Shéma branchement phare modèle 2016 Répondre en citant

Je peux pas t'aider pour le schéma malheureusement, j'ai vu sur le forum US qu'ils galèrent à l'avoir...

LO doit être feux de croisement en effet, ce 6V m'étonne.
HI feux de route
METER ça doit être le signal pour le témoin de pleins phares sur le compteur
SW Switch? Certainement le commutateur HI / LO au guidon.
